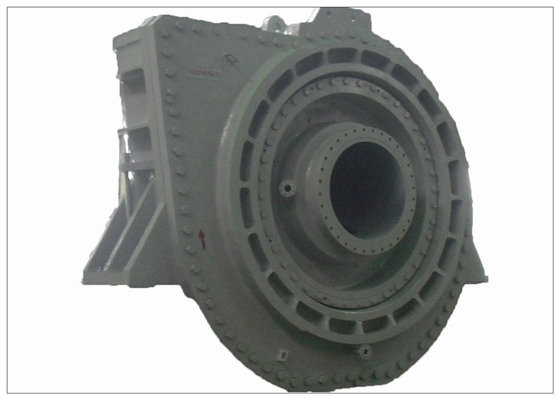

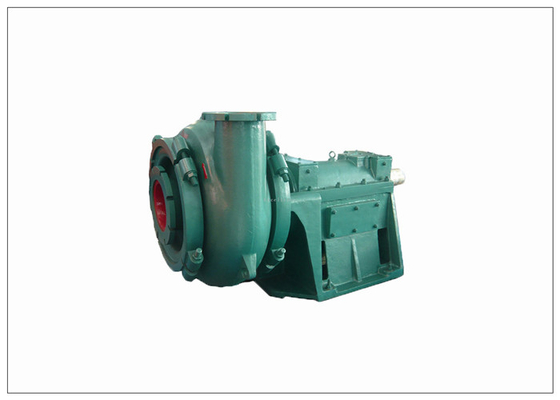

Macchina di dragaggio di aspirazione della sabbia della singola fase della pompa di sabbia 16/14TU-G

Il fiume pesante 16/14TU-G che draga la grande capacità alto Chrome unisce in lega la pompa antiusura della ghiaia della sabbia

Introduzione di prodotto:

Il tipo pompe della ghiaia GH o (di G) è i prodotti di serie presentati attrezzatura internazionale Ltd. Gravel che di Warman le pompe sono progettate per continuamente il trattamento dei maggior parte residui abrasivi più alti difficili che contengono i solidi troppo grandi da pompare da una pompa comune. Il tipo pompe di GH è di alta testa un.

Caratteristiche principali

1. Singola fase, singolo caso, fodera del metallo, pompa centrifuga antiabrasione orizzontale.

2. Modello idraulico avanzato, progettazione Cad-aiutata, alta efficienza ed effetto economizzatore d'energia notevole.
3. forte capacità di flusso. La pompa può pompare la ghiaia, alti grumi di plastica dell'argilla ecc.
4. forte capacità di corrispondenza. Il motore diesel ed il motore sono entrambi disponibili.
5. vibrazione della stalla ed a basso rumore correre e piccoli.
6. L'intera macchina ha l'alta affidabilità e benefici economici notevoli.

Ventola

La ventola ha generalmente tre pale o cinque gamme ampie e del pala dell'applicazione. È fatta di alto ghisa resistente all'uso della lega del cromo (hardness≥58HRC, impatto toughness≥9J/cm2). La ventola è riparata sull'asse della pompa con il doppio filo e le tolleranze del filo sono ispezionate secondo il diametro medio del filo. Gli anelli dello smontaggio sono installati alla parte posteriore della manica dell'asse per fare i eas di manutenzione

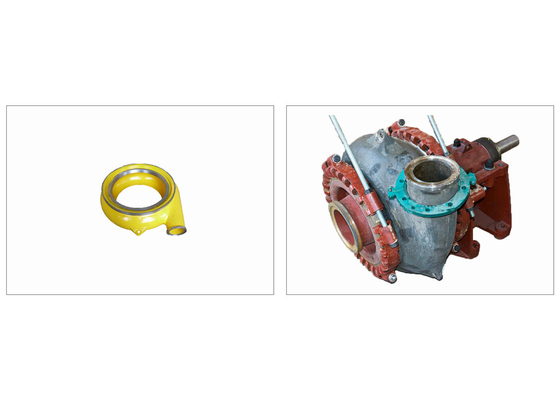

Intelaiatura della voluta

L'intelaiatura della voluta è fatta della lega resistente all'uso e compressione-resistente (hardness≥56HRC, impatto toughness≥8J/cm2). La tecnologia di fusione avanzata combinata con il processo della colata ed il processo di trattamento termico garantisce le superfici fondenti regolari e il qualiyt interno affidabile.

La prova del rigonfiamento sarà effettuata dopo la modellatura e la pressione di prova è 2 volte della pressione di scarico della pompa. Se là nessuna perdita dopo 20 minuti, forza e le relazioni sull'esperimento di pressione di tenuta, di forza e di tenuta può essere pubblicata.

Piatto della fodera

I piatti della fodera sono fatti di alto ghisa resistente all'uso della lega del cromo (hardness≥56HRC, impatto toughness≥8J/cm2).

Guarnizioni
1. l'espulsore (guarnizione centrifuga) – nessun'acqua di sigillatura esterna ha richiesto dove applicabile
2. scatola di riempimento – sigillamento arrossito della ghiandola con l'imballaggio intrecciato e un anello di lanterna
3. guarnizioni meccaniche

Meccanismo del supporto
1. la sede del cuscinetto stile cartuccia tiene conto rimozione dalla pompa e dall'assemblea nell'ambiente controllato
2. i diametri surdimensionati dell'asse e la sporgenza riduttrice nella bagnato-fine contribuiscono a lunga vita ed all'affidabilità nel campo
