| Applicazione: | Fiume che draga, sabbia che pompa, centrali elettriche, estrazione mineraria, acque luride | Sigillamento: | Guarnizione meccanica, guarnizione di imballaggio, guarnizione ausiliaria della ventola |
|---|---|---|---|
| Colore: | Su misura | Vantaggio: | Altamente anti-abrasivo ed anticorrosivo |
| Max.Head: | >150m | Capacità massima: | >400 l/min |
| Evidenziare: | Parti di dragaggio della pompa dei residui della barca del fiume,Parti 400L/Min della pompa dei residui,400L/Min High Chrome Impeller |
||

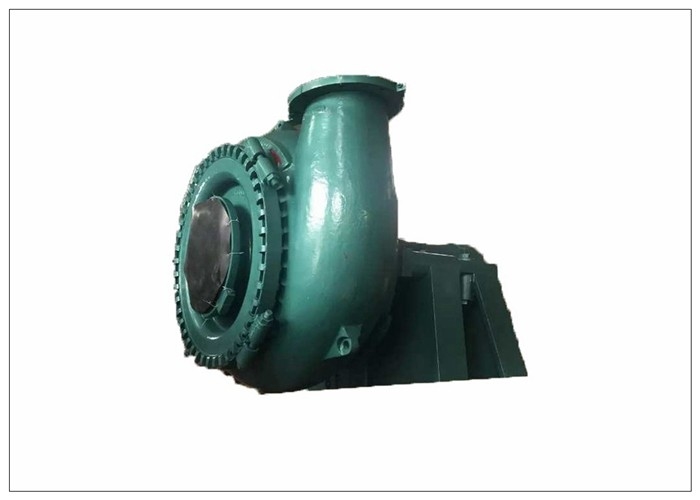

Ventola e Front Cover Dredge Pump Parts di dragaggio della lega di colata del ferro di Chrome della pompa della barca del fiume alti
Parti della pompa della chiatta
Completamente intercambiabile con NH, la L, la m., le pompe dei residui dello PS, di HH e le pompe della ghiaia di G/GH
Per le parti non elencate della pompa dei residui, il servizio dell'OEM ha offerto. Disegni stati necessari.

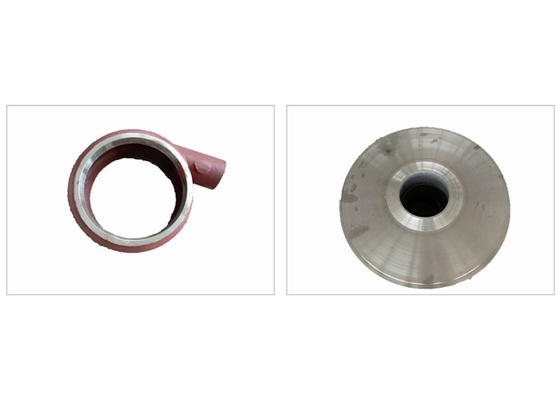

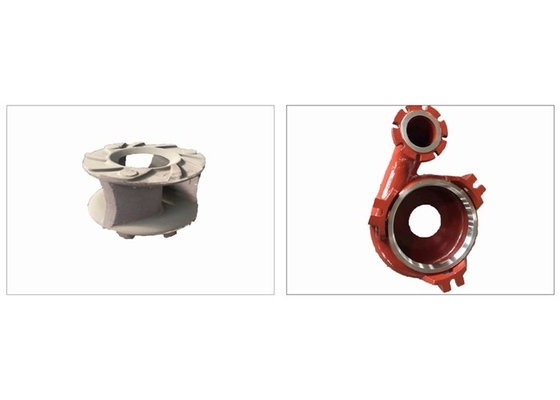

1.Impeller
La ventola ha generalmente tre pale o cinque gamme ampie e del pala dell'applicazione. È fatta di alto ghisa resistente all'uso della lega del cromo (hardness>58HRC, impatto toughness>9j/cm2). La ventola è riparata sull'asse della pompa con il doppio filo e le tolleranze del filo inspeed secondo il diametro medio del filo. Gli anelli dello smontaggio sono installati alla parte posteriore della manica dell'asse per rendere la manutenzione facile.

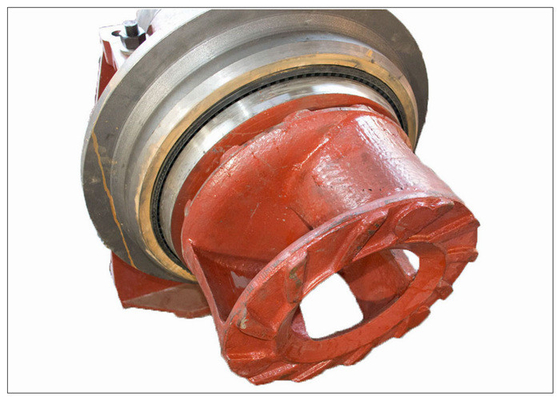

struttura 2.Support: la parte principale per le parti sostenenti di flusso, si collega con sopportare le ghiandole dai due lati per formare il meccanismo del supporto.
3. Intelaiatura della pompa: colleghi con la struttura di sostegno da 6 bulloni, può girare in 60°gap secondo i bisogni, la ventola, il piatto proteggente, copertura della pompa installata dentro, il materiale è abrasione resistente, la ventola, intelaiatura della pompa e la copertura della pompa di questa pompa è stessa come pompa di sabbia verticale del fango 6PNL-35.
4. Ci sono due generi di coperture della pompa: copertura piana della pompa e copertura lunga della pompa con la flangia
5. Contenitore di guarnizione dell'asse: l'esterno installato del piatto proteggente, assemblea di guarnizione installata in, congiunge la manica dell'asse, lubrificante lo con il grasso della depressione del grasso che si adatta per prolungare la vita.
6. Manica dell'asse: installato alla parte posteriore della ventola, può comprimere strettamente tramite rotazione della ventola.
| No. | OGGETTO | MATERIALE |
| 1 | Ventola | lega di Alto-Chrome |
| Di gomma | ||
| 2 | Intelaiatura della voluta | lega di Alto-Chrome |
| 3 | Piatto anteriore della fodera | lega di Alto-Chrome |
| Di gomma | ||
| 4 | Piatto posteriore della fodera | lega di Alto-Chrome |
| Di gomma | ||
| 5 | Fodera | lega di Alto-Chrome |
| 6 | Espulsore | lega di Alto-Chrome |
| 7 | Manica dell'asse | 3Cr13 |
| 8 | anello della Acqua guarnizione | lega di Alto-Chrome |
| 9 | Asse | 45#steel che estigue e che tempera ad alta temperatura |
| 10 | Sede del cuscinetto | Ghisa grigio |
| 11 | Anello dell'espulsore | lega di Alto-Chrome |
| Di gomma | ||
| 12 | Intelaiatura anteriore | Ghisa grigio o ghisa sferoidale |
| 13 | Intelaiatura posteriore | Ghisa grigio o ghisa sferoidale |
| 14 | Base | Ghisa grigio |
Codici della parte dell'OEM per riferimento:
Ventola: 127, 147, 145, ecc., quale C2127, D3147, E4147, F6147, G8147, G10147, FAM1247…
Fodera della voluta, C2110, D3110, E4110, F6110, G10110, G12110,…
Un codice resistente di Bush della gola della pompa dei residui di serie di H:
6/4 di codice della pompa dei residui del D-A H: E4083
6/4 di codice della pompa dei residui di ea H: E4083
8/6 di codice della pompa dei residui di ea H: F6083
8/6 di codice della pompa dei residui di F-A H: F6083
Codice 10/8 della pompa dei residui di F-A H: F8083
10/8 di codice della pompa dei residui di ST-A H: G8083
12/10 di codice della pompa dei residui di ST-A H: G10083
14/12 di codice della pompa dei residui di ST-A H: G12083
Le serie di G insabbiano la pompa della ghiaia
12/10 di codice di Bush della gola di G-G Sand Gravel Pump: FG10013
14/12 di codice di Bush della gola di G-G Sand Gravel Pump: GG1412013
